Integration von LED-Paneelen in das DALI-Steuersystem

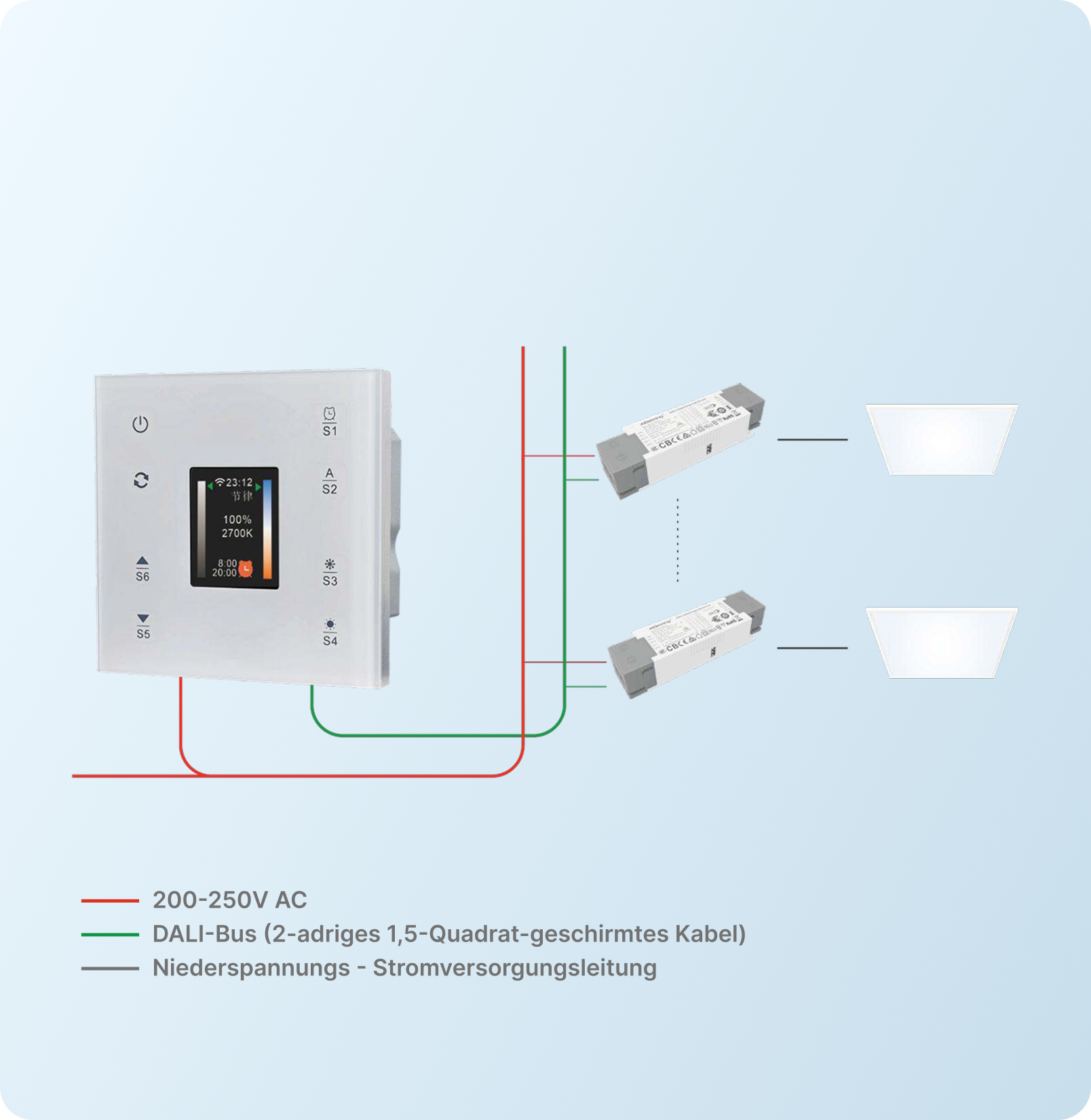

Für eine effiziente Lichtsteuerung in großen Räumen empfehlen wir die Verwendung eines DALI-Systems mit einem einfachen Anschlussschema
Zur Steuerung der Lichtpaneele empfehlen wir die Verwendung eines Wanddimmers PE-X1-MC. Standard-Trafo muss durch Trafo-DALI ersetzt werden
Hinweis: Der DALI-Bus-Standard beträgt 250 mA. Bei mehreren Steuergrößen im gleichen Stromkreis sollten zwei Busse zur Stromversorgung geöffnet werden. Achten Sie dabei auf die Polaritätsdifferenzierung.
Der Universal-Wandcontroller PE-X1-MC kann alle Arten von Panels steuern:
Standard-Panel: nur Lichtdimmen.
CCT-Panel: Dimmen des Lichts und Auswahl der Lichttemperatur.
RGBW/RGB+CCT-Panel: Lichtdimmen, Farbeinstellung (16,0 Millionen Kombinationen) und Auswahl der Lichttemperatur.
Wenn die ausgewählten Panels in ein DALI-System integriert werden sollen, muss der Standardtnetzteil durch den DALI-Netzteil aus dieser Tabelle ersetzt werden
Mit dem Wandcontroller PE-X1-MC können Sie bis zu 16 Lichtszenarien erstellen
Mit der Zeitschaltuhr stellen Sie den gewünschten Lichtmodus ein, der sich zu der von Ihnen gewählten Zeit automatisch einschalten wird.
Sie können auch Ihr Smartphone über die Tuya-App mit dem Wandcontroller verbinden.
